软管泵如何正确选型？流量、压力、介质与管路参数完整指南

软管泵选型不能只看流量和管道口径。正确的选型方法，是同时确认实际流量、工作压力、介质成分、黏度、固体含量、最大颗粒、温度、吸入条件、运行时间、软管材料和控制要求，再根据泵的单转排量、允许转速、压力等级和软管适应性确定具体型号。

对于连续运行、磨蚀性强或入口条件较差的工况，通常更适合选择排量较大的泵型并降低运行转速。这样可以减少软管单位时间内的挤压次数，并为流量调节保留一定余量。

软管泵具有自吸、无轴封、介质主要接触泵管、可输送高黏度及含颗粒介质等特点，但这些特点都有具体的型号和工况边界。自吸不等于可以忽略入口阻力，允许干运行也不代表所有型号都能无限期空转。

一、软管泵是什么？

软管泵是一种容积式泵，也称工业蠕动泵。

设备运行时，转子上的压辊或压靴沿泵管移动，将弹性软管依次压闭。压闭点向前移动时，会把软管内封闭的介质推向出口；压辊离开后，软管依靠自身弹性恢复，并在入口侧形成吸入作用。

软管泵通常由以下部分组成：

· 泵壳；

· 转子；

· 压辊或压靴；

· 工业软管；

· 驱动电机；

· 减速机；

· 底座；

· 连接法兰；

· 润滑或压管调节系统；

· 控制和安全保护装置。

在正常结构中，输送介质主要接触软管内壁及端部接头，不需要接触转子、轴承和泵壳，因此软管是决定介质适应性和设备运行寿命的核心部件。

二、哪些介质适合使用软管泵？

软管泵通常适合输送以下介质：

· 高黏度液体；

· 高固含量浆料；

· 含固体颗粒介质；

· 磨蚀性矿浆；

· 污泥和沉淀物；

· 腐蚀性化学介质；

· 容易结晶的悬浮液；

· 含纤维或絮状物的流体；

· 对剪切作用比较敏感的介质；

· 需要定量输送或变频调节的流体。

典型应用包括矿山、冶金、环保水处理、锂电池材料、化工、建材、陶瓷、食品、医药、造纸、涂料和油墨等行业。

但“软管泵可以输送浆料”并不意味着所有浆料都能直接使用。最大颗粒、固体含量、密度、黏度、沉降速度和磨蚀性仍然需要逐项核对。

三、软管泵选型需要哪些参数？

建议用户在询价或技术选型前准备以下资料：

如果缺少上述参数，厂家通常只能进行初步匹配，无法准确判断软管材料、运行转速、驱动功率和预期维护周期。

四、第一步：确定实际流量

1. 不要只提供一个最大流量

选型时应分别说明：

· 正常工作流量；

· 最小工作流量；

· 最大工作流量；

· 是否需要连续调节；

· 是否存在短时间峰值流量；

· 是否需要计量或定量输送。

如果设备大部分时间只需要较小流量，却按照偶尔出现的峰值流量选择，可能造成泵型过大、调节范围不合理或者低速运行不稳定。

2. 流量与转速的关系

软管泵每旋转一周会排出一定体积的介质。在入口充满、软管恢复正常且运行稳定的条件下，实际流量可以近似表示为：

实际流量≈单转理论排量×转速×容积效率

其中，容积效率会受到以下因素影响：

· 入口负压；

· 介质黏度；

· 软管恢复速度；

· 出口压力；

· 软管磨损；

· 压管量；

· 温度；

· 管路阻力；

· 介质中气体含量。

因此，不能只根据理论排量和转速计算流量，还应结合设备性能曲线及实际工况进行修正。

3. 不建议长期贴近最高转速运行

如果某个泵型只能在接近最高允许转速时达到目标流量，那么在连续运行、磨蚀性介质或较高压力工况下，通常应考虑更大一级的泵型。

采用较大单转排量并降低转速，有助于：

· 减少单位时间内的软管挤压次数；

· 降低摩擦和温升；

· 减少流量脉动频率；

· 为流量调节保留余量；

· 改善连续运行条件。

但泵型也不是越大越好。过度放大会提高设备成本、占地、启动转矩及备件成本，应根据实际运行制度综合判断。

五、第二步：计算工作压力

1. 软管泵不会凭空产生固定压力

软管泵的出口压力主要由系统阻力形成。选型时所说的工作压力，应包括：

· 出口静压；

· 液位高差产生的压力；

· 直管摩擦损失；

· 弯头、三通和阀门的局部损失；

· 过滤器、流量计及喷嘴阻力；

· 下游容器或设备内部压力；

· 介质黏度和密度带来的附加损失。

不能仅根据出口管道长度估算压力，也不能把泵的最高允许压力当作系统正常工作压力。

2. 需要区分正常压力和最高压力

用户应分别提供：

· 正常运行压力；

· 启动压力；

· 最高可能压力；

· 阀门误关闭时的风险；

· 过滤器堵塞后的压力变化；

· 工艺设备要求的最低入口压力。

如果出口可能被阀门关闭，容积泵仍会继续排液，系统压力可能迅速升高。因此，软管泵出口应根据风险配置安全阀、溢流回路、压力开关或其他可靠的超压保护措施。

压力表只能显示压力，不能代替超压保护装置。

3. 压力越高，软管负荷通常越大

较高出口压力会增加软管在压闭和回弹过程中的机械负荷，并提高驱动转矩。

同一台泵在不同压力、转速和温度下运行，软管寿命可能存在明显差异。因此，选型时不应只判断“能否达到压力”，还要判断设备是否适合在该压力下长期连续运行。

六、第三步：分析介质黏度

介质黏度会直接影响入口充满程度和管道压力损失。

高黏度介质流动速度较慢。如果泵的转速过高，软管在恢复后可能来不及完全吸满，导致：

· 实际流量低于计算值；

· 流量波动增大；

· 入口真空度升高；

· 软管恢复不充分；

· 泵体振动或噪声增加；

· 软管疲劳加快。

对于高黏度介质，通常应优先考虑：

· 缩短入口管路；

· 增大入口管径；

· 减少弯头和局部阻力；

· 降低泵的运行转速；

· 让料罐尽量靠近泵；

· 在条件允许时采用正压进料；

· 避免在入口设置高阻力过滤器；

· 必要时对介质进行保温或伴热。

提供黏度数据时，还应说明对应温度。很多介质的黏度会随温度变化数倍甚至数十倍，仅提供“比较黏”无法完成准确选型。

七、第四步：确认固体含量和最大颗粒

软管泵没有传统叶轮和复杂阀组，对含颗粒浆料具有较好的适应性。但是，颗粒能否顺利通过仍然取决于：

· 软管实际内径；

· 最大颗粒直径；

· 颗粒长宽比；

· 颗粒硬度；

· 颗粒是否尖锐；

· 固体含量；

· 介质流动性；

· 颗粒是否容易沉降；

· 泵的压管状态；

· 接头处的最小通道尺寸。

选型时不能只提供平均粒径，应提供最大颗粒尺寸。

针状、片状、纤维状及边缘锋利的颗粒，即使尺寸不大，也可能增加堵塞或损伤软管的风险。对于容易沉降的浆料，还应考虑停机后的排空、冲洗和重新启动方式。

如果介质静置后会迅速硬化、结晶或凝固，需要在系统中设置冲洗接口和停机清洗程序。

八、第五步：选择软管材料

软管是软管泵中最重要的易损件，也是主要接液部件。

软管材料的选择应同时考虑：

· 介质化学成分；

· 浓度；

· 温度；

· 磨蚀性；

· 固体颗粒；

· 工作压力；

· 清洗液；

· 清洗温度；

· 连续接触时间；

· 食品或卫生要求；

· 是否存在溶胀、渗透或老化风险。

工业软管可能采用天然橡胶、丁腈橡胶、三元乙丙橡胶及其他特种弹性材料。不同材料的耐磨、耐油、耐酸碱、耐温和回弹性能不同，不能根据材料名称进行简单判断。

例如，同一种酸或碱在不同浓度、温度和混合状态下，对软管的影响可能完全不同。清洗液和生产介质也应分别核对，因为软管可能耐受生产介质，却不一定耐受高温清洗液。

对于关键项目，可通过材料相容性资料、浸泡试验或实际输送试验进一步确认。

九、第六步：检查温度范围

温度会同时影响介质黏度和软管性能。

温度升高可能造成：

· 介质黏度降低；

· 橡胶软化；

· 软管回弹性能变化；

· 化学腐蚀加快；

· 泵腔温升增加；

· 软管疲劳寿命下降。

温度降低则可能导致：

· 介质黏度升高；

· 软管弹性下降；

· 启动转矩增加；

· 入口充满不足；

· 介质结晶或凝固。

选型时至少应提供正常工作温度、最高温度、最低温度、环境温度和清洗温度。

短时间允许达到的温度，不一定等于长期连续运行温度。必须按照具体软管材料和泵型的允许范围确认。

十、第七步：评估吸入条件

1. 自吸不等于吸入条件不受限制

软管泵通过软管回弹产生吸入作用，通常具有一定的自吸能力。但实际吸入能力仍受到以下因素影响：

· 吸上高度；

· 入口管道长度；

· 入口管径；

· 弯头数量；

· 介质黏度；

· 介质密度；

· 蒸气压；

· 温度；

· 入口过滤器；

· 料罐通气状态；

· 软管回弹能力；

· 泵的运行转速。

如果入口损失过大，软管可能无法充分吸满，导致流量下降、脉动增大和软管异常变形。

2. 入口管路设计原则

入口管路通常应做到：

· 尽量短；

· 尽量直；

· 避免突然缩径；

· 减少弯头和阀门；

· 避免高阻力过滤器；

· 防止管道漏气；

· 防止形成无法排出的高点气囊；

· 入口管径不应小于设备要求；

· 高黏度介质可适当放大管径；

· 料罐出口应避免形成旋涡和吸入空气。

如果必须采用较长吸入管路或较大吸上高度，应向厂家提供完整布置图进行核算。

十一、第八步：确定运行制度

同样的流量和压力，在每天运行两小时和每天连续运行二十四小时的情况下，对设备配置的要求并不相同。

选型时应说明：

· 每日运行时间；

· 每年运行天数；

· 连续或间歇运行；

· 每次启动后的运行时长；

· 每小时启停次数；

· 是否频繁正反转；

· 是否长期低速运行；

· 是否存在突然加载；

· 是否需要备用泵切换。

对于长时间连续运行的工况，应更加重视：

· 降低转速；

· 驱动系统服务系数；

· 软管疲劳寿命；

· 泵体散热；

· 备件准备；

· 泄漏检测；

· 维护空间；

· 备用设备配置。

十二、第九步：选择驱动和控制方式

软管泵驱动系统通常包括电机、减速机、联轴器及控制装置。

驱动功率和输出转矩需要考虑：

· 出口压力；

· 泵的排量；

· 介质黏度；

· 启动状态；

· 环境温度；

· 运行时间；

· 加速和减速过程；

· 是否频繁启停；

· 是否正反转；

· 减速机效率；

· 传动系统安全系数。

需要调节流量时，可根据泵型配置变频器。由于软管泵在推荐范围内的流量通常与转速近似相关，变频控制可以实现较方便的流量调节。

如果用于计量或配料，还应考虑：

· 实际介质标定；

· 转速反馈；

· 流量计反馈；

· 压力补偿；

· 启停响应；

· 脉动影响；

· 软管磨损后的流量变化；

· 自动控制系统的采样和调节速度。

软管泵可以用于一定程度的计量，但最终精度需要通过实际介质、实际管路和实际压力进行标定，不能只依靠理论排量。

十三、第十步：确认连接与现场要求

设备接口需要与现场管道系统一致，应确认：

· 公称直径；

· 法兰执行标准；

· 法兰压力等级；

· 密封垫材质；

· 接头材质；

· 入口和出口方向；

· 设备安装空间；

· 基础尺寸；

· 检修方向；

· 软管更换空间；

· 电机电压和频率；

· 防护等级；

· 防爆等级；

· 室内或室外安装；

· 环境腐蚀等级。

如果软管泵安装在移动平台、撬装设备或车辆上，还需要考虑振动、吊装、固定和软连接。

十四、软管泵需要配置哪些附件？

1. 压力表或压力传感器

用于观察出口压力变化，帮助判断管道堵塞、过滤器阻力和运行异常。

2. 安全阀或溢流回路

用于防止出口封闭或管路堵塞造成异常超压。其设定值和回流位置应根据系统设计确定。

3. 平波器

当管道振动明显、压力表摆动较大、流量计读数不稳或工艺要求平稳输送时，可以在出口侧配置平波器。

平波器的作用是削弱流量和压力脉动，不会增加泵的额定流量或额定压力，也不能替代安全阀。

4. 泄漏检测装置

当软管破损后可能造成安全、环保或产品损失时，可配置液位、导电、电容或其他形式的泄漏检测装置，并与停泵系统联锁。

5. 入口缓冲或真空监测

对于入口管路较长、高黏度或容易发生吸入不足的工况，可根据实际情况配置入口压力监测或相应的缓冲设备。

6. 冲洗和排空接口

对于易沉降、易结晶、易凝固或需要卫生清洗的介质，应在管路设计阶段预留冲洗、排空和回收接口。

十五、软管泵选型的推荐流程

第一步：判断软管泵是否适合该介质

确认介质是否具有高黏度、磨蚀性、含颗粒、腐蚀性或剪切敏感等特点，并判断软管泵相对其他泵型是否具有实际优势。

第二步：确定正常流量和调节范围

不要只按最大流量选择，应同时考虑正常运行点、最低流量和峰值流量。

第三步：计算实际系统压力

将静压、沿程损失、局部阻力和下游设备压力统一计算，不能仅看管道长度。

第四步：核对入口充满条件

分析吸上高度、入口管径、管长、介质黏度和转速，判断软管能否充分吸满。

第五步：选择软管材料

根据介质成分、浓度、温度、颗粒和清洗条件确定软管材料。

第六步：确定泵型与运行转速

根据单转排量选择泵型，并优先让正常工作点处于合理转速区间。

第七步：核算电机与减速机

根据压力、转矩、启动状态和运行制度确定驱动配置。

第八步：配置安全和控制附件

包括压力监测、超压保护、泄漏检测、平波器、冲洗系统和自动控制。

第九步：确认安装条件

核对管路、法兰、电源、基础、检修空间和环境要求。

第十步：试运行与标定

设备安装后，应使用实际介质在实际压力下验证流量、压力、振动、温升和控制精度。

十六、软管泵选型常见错误

错误一：只按管道口径选泵

同一管径下可能存在完全不同的流量、压力和介质条件。管道口径只能作为接口参考，不能直接决定泵型。

错误二：只提供理论流量

实际流量会受到入口充满、黏度、压力、温度和软管状态影响，应区分理论排量与实际输送能力。

错误三：认为自吸能力越强越好

自吸能力不能弥补不合理的入口管路。过长、过细或阻力过大的入口管道仍会造成流量不足。

错误四：选择小泵高速运行

小泵长期在高转速下运行，可能增加软管挤压次数、温升和维护频率。连续运行工况应比较“大泵低速”和“小泵高速”的综合成本。

错误五：只根据介质名称选择软管

化学相容性与浓度、温度、混合成分和接触时间有关，不能只看介质名称。

错误六：忽略最大颗粒

平均粒径不能代表最大颗粒。少量超大颗粒同样可能造成堵塞或局部损伤。

错误七：把最高允许压力当作长期工作压力

设备短时间能够达到某一压力，不等于适合在该压力下长期连续运行。

错误八：出口不设置压力保护

容积泵在出口封闭时可能迅速升压。平波器和压力表都不能替代安全阀或溢流保护。

错误九：认为所有软管泵都能无限干运行

部分型号可在规定条件下短时间或持续干运行，但软管摩擦、温升、润滑方式和转速都会影响允许时间，应以具体型号说明为准。

错误十：忽略后期更换软管的空间

软管属于易损件。如果设备周围没有足够检修空间，即使泵型选择正确，后期维护也会十分困难。

十七、软管泵选型示例

假设某项目需要输送一种磨蚀性浆料，基本参数如下：

· 正常流量：8立方米/小时；

· 最大流量：10立方米/小时；

· 固体含量：35%；

· 介质密度：1.45吨/立方米；

· 最大颗粒：6毫米；

· 工作温度：55℃；

· 正常出口压力：0.4MPa；

· 吸上高度：2.5米；

· 每日运行时间：20小时；

· 流量需要变频调节。

该项目不能只根据“10立方米/小时”确定型号，还需要进一步完成以下判断：

1. 55℃条件下软管材料能否耐受浆料及其中的化学成分；

2. 入口管径和吸入长度能否保证高密度浆料充分进入软管；

3. 最大颗粒能否通过软管和端部接头的最小通道；

4. 正常流量下的运行转速是否适合每天20小时连续工作；

5. 0.4MPa是否已经包含管道、弯头、阀门和高度损失；

6. 电机和减速机能否满足高密度浆料的启动转矩；

7. 是否需要配置平波器、泄漏检测和出口安全阀；

8. 停机后是否需要冲洗，防止浆料沉降或凝固。

如果入口条件较差，单纯提高转速并不能保证获得更大流量，反而可能造成软管吸不满。此时应优先优化入口管路，或者选择更大排量的泵型以较低转速运行。

十八、常见问题

1. 软管泵应该按流量还是按管径选型？

应先按实际流量、压力、介质和运行制度确定泵型，再匹配管道接口。不能只按管径选择。

2. 软管泵流量是否与转速成正比？

在推荐转速范围、入口充分充满且工况稳定时，流量通常与转速近似相关。高黏度、入口负压和软管磨损会造成偏差。

3. 软管泵能输送多大的颗粒？

没有适用于所有型号的统一颗粒尺寸。需要结合软管内径、接头最小通道、颗粒形状、硬度和固体含量确认。

4. 软管泵能否空转？

部分型号可以在规定条件下干运行，但应核对具体泵型、转速、压力、润滑方式和允许持续时间，不能一概而论。

5. 软管泵能否反转？

部分设备可以通过改变转向实现反向输送或辅助排空，但减速机、控制系统、管路保护和工艺流程必须允许反转。

6. 软管泵可以精确计量吗？

在入口稳定、转速可控、介质性质稳定并经过实际标定的条件下，可以用于定量输送。高精度应用还需要考虑脉动、压力变化和软管磨损补偿。

7. 软管泵软管寿命有多久？

没有统一固定寿命。软管寿命与材料、压力、转速、温度、磨蚀性、压管量、安装和运行时间有关，应通过工况分析和维护记录确定合理更换周期。

8. 软管泵是否必须安装平波器？

不是所有工况都需要。当压力波动、管道振动、流量计不稳或下游工艺对脉动敏感时，可以考虑配置。

9. 为什么软管泵实际流量低于计算值？

常见原因包括入口管路过细、吸上高度过大、介质黏度过高、泵速过快、软管恢复不足、管路漏气、出口压力过高或软管磨损。

10. 选择软管泵时最容易忽略什么？

最容易被忽略的是入口条件和连续运行时间。很多流量不足及软管寿命问题，并不是泵的额定能力不足，而是入口管路、转速和运行制度不合理。

十九、关于华运机械软管泵

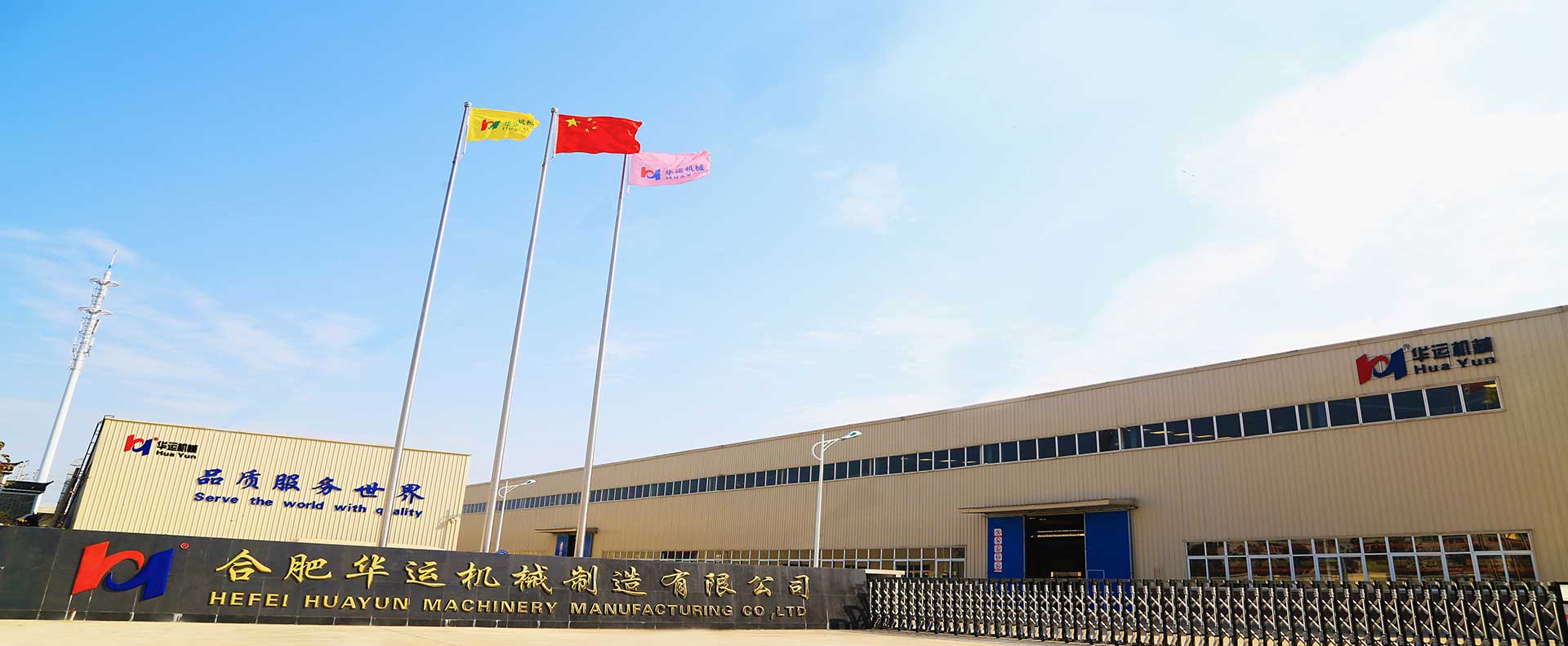

合肥华运机械制造有限公司长期从事工业软管泵、软管阀、泵用软管、平波器及相关流体设备的研发和制造。

华运机械可根据用户提供的流量、压力、介质、颗粒、温度、黏度、吸入条件和运行时间，进行软管泵型号、软管材料、驱动系统及配套附件的综合匹配。

为了提高选型效率，建议用户提交完整工况表。如果项目涉及高温、高黏度、高固含量、强腐蚀、长距离输送或连续运行，还应提供管路布置图和工艺流程说明。

软管泵的可靠性不仅取决于设备本身，也取决于软管材料、运行转速、管路设计、安全保护和维护制度。将这些因素作为一个完整系统进行分析，才能获得更稳定的输送效果和更合理的使用成本。

结语

软管泵正确选型的核心，不是简单找到一台“流量够大”的泵，而是找到一台能够在实际介质、实际压力和实际运行时间下长期稳定工作的泵。

选型时应重点回答以下问题：

1. 正常流量和最大流量分别是多少？

2. 系统真实工作压力是多少？

3. 介质的成分、黏度和温度是多少？

4. 固体含量和最大颗粒是多少？

5. 入口管路能否保证软管充分吸满？

6. 软管材料能否长期耐受介质和清洗液？

7. 正常工作点是否处于合理转速范围？

8. 每天需要运行多长时间？

9. 是否需要平波、泄漏检测和超压保护？

10. 现场是否具备更换软管和维护设备的空间？

只有将上述参数核对完整，才能正确确定软管泵型号、软管材料、驱动配置和管道附件，避免出现流量不足、软管寿命过短、管道振动和电机过载等问题。

本文用于一般性技术交流，不能替代具体项目的选型计算、设备说明书和现场安全评估。涉及危险化学品、防爆区域、高温、高压、食品医药或关键连续生产工艺时，应由具备相应能力的技术人员进行专项确认。
